제 8화 내부세계로의 초대
By. Open the Door
▲ 음...^^
오늘 리뷰의 제목은 내부세계로의 초대라고 지어보았는데..
오늘 할 리뷰는 Vu의 내부 모습을 보기 위해 제목을 그렇게 지어보았습니다.
우선 Vu의 내부 모습을 자세히 살펴보기 전에...
Vu에 대해서 아주 자세히 꼼꼼히 알아보고 갑시다^^
적을알고 나를 알면 백전백승이니까 말이죠!

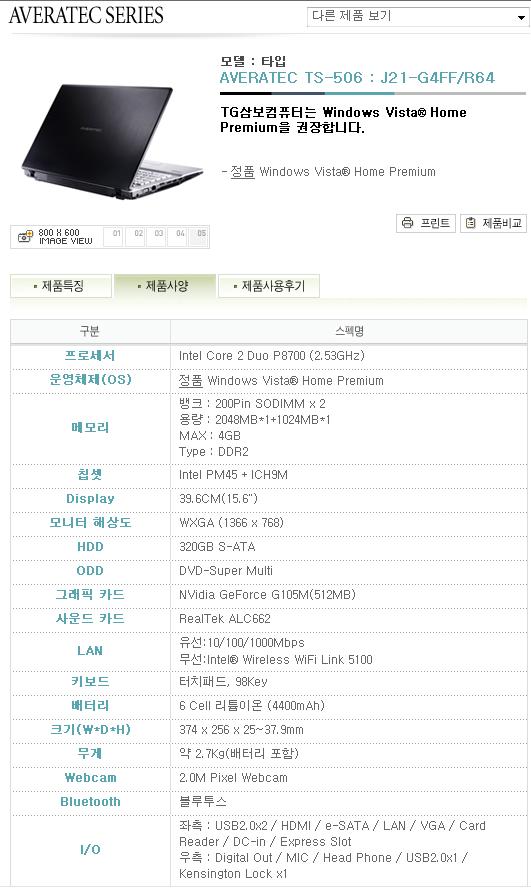

▲ TG삼보 공식 홈페이지에서 찾은 Vu TS-506의 실 제원입니다.
사실 Vu TS-506의 Series가 3개가 있었습니다.
그중에 제가 체험하고 있는 Vu와의 사양이 같은것은 이상하게 찾지 못하였습니다.
CPU가 같으면 HDD가 다르고 하더라구요;;;
체험단을 위한 특별 주문 사양인가요~~~~ㅎㅎ
아무튼 위에 나온 공식 홈페이지의 실 제원이고
▲ 위 참고 그림이 제가 수집한 Vu의 제원입니다.
조금 다를수 있으나
제가 수집한 VU의 제원이 거의 정확하다고 판단해 볼 수 있습니다.
위에서 부터 천천히 읽어내려보시고
이를 위에 있는 공식제원이 아닌 제가 수집한 제원을 바탕으로
내부 모습을 파악해보도록 하겠습니다.
▲ 우선 내부 모습을 보기전에 배터리가 부착되어 있다면
꼭! 배터리를 제거하시길 바랍니다.
감전의 우려가 큽니다.
▲ 다음과 같이 배터리를 탈착하고 내부 세계로 빠져듭니다~ㅎㅎ
▲ 이 사진은 18650 배터리로 그냥 보시기에는 AA배터리 같지만
이 18650배터리 6개가 모여 6Cell이라는 노트북 배터리가 만들어지게 됩니다.
물론 Vu는 위 18650 배터리 6개가 모아진 6Cell 배터리입니다.
▲ 이제는 밑부분 부터 뜯어봅시다.
이부분엔 무엇이 들었을지 궁금하네요.
▲ 나사를 풀고 다음과 같이 살짝 공간이 있는 부분에
드라이버를 걸치고 지렛대를 이용하여 살 들어올립니다.
그러면?
▲ 오오옷!
다음과 같이 푸르스름한 기판옷을 입고 있는 HDD가 나오네요.
현재 체험단으로 사용하고 있는 Vu의 HDD는 Seagate사의 Momentus 5400rpm의
250GB용량을 가진 하드를 사용하고 있습니다.
HDD왼쪽 공간이 살짝 남아 있는데
물론 이것은 HDD 탈착이 편하라고 만들어놓은 공간이겠죠.
공간이 없다면 HDD가 완전 고정 상태로 돌아가겠죠;ㅎ
▲ HDD를 꺼내려고 다음과 같은 행동을 하지 마세요!
이건 제일나중에 해야할 일 입니다.
앞부분의 VU Isolated Keyboard를 드러내고
스크류나사를 푼다음에 그다음에
위와 같은 행동을 하셔야지 HDD가 분해됩니다
그렇지 않고 저렇게 하면 상판 비닐이 찢어진다는 사실!
주의 하시길 바랍니다.
▲ 위 사진이 현재 Vu에서 사용중인
Seagate Momentus 5400rpm 250GB
요즘 시게이트 모멘터스 7200rpm 2.5인치 노트북용하드가 개발되어 판매중이던데
가격대가 20여만원에 달해서 부담은 좀 되는 사실인데..
역시 노트북에는 아직 5400rpm이 가격대비 성능비를 잘 내주고 있는것 같습니다.
▲ 여기서 막간을 이용해 살짝 저번에 테스트 해보았던 HDD 벤치마킹을 보고 가겠습니다.
본 테스트에 사용했던 벤치마킹툴을 그대로 사용하여 실시했던
시게이트 모멘터스 5400rpm 250GB의 HDD가
실제 공식 속도보다 조금 낮았습니다.
이유는 잘 모르겠지만.
똑같은 시게이트 모멘터스 5400rpm 250GB의 HDD 벤치마킹 결과가
서로 상이한것은 조금 의아했었습니다;;
▲ 이번엔 오른쪽 을 열어볼까요~~
두근!!
역시 스크류나사를 풀고 지렛대를 이용하여 영차!!
▲ 등치좀 있고 운동좀 하신 남성분들!
이부분 뜯을때 특히 조심 조심!!!!
가볍다고 팍 뜯었다간 돈낭비를 하게될것이라는;;;
밑에서부터 공기를 빨아드려 밖으로 내보내는 Fan의 전원케이블이 저기에 끼워져있었습니다.
하마터면 고장낼뻔;;ㄷㄷㄷ
▲ 생각보다 꽉 잘 끼워져있어서 그냥 막무가내로 뜯었다가는
Fan 고장은 식은죽 먹기가 되어버릴것입니다.
선을 잡지 말고
저 하얀 코드부분을 잡고 톡하고 신선하게 뽑아주세요^^
▲ Fan 분해모습입니다.
Fan은 대만의 ADDA corporation의 제품으로
유일하게 동급 사양이 없는 Fan으로
단독 출시된 Model
AB0805HX-TE3의 Fan입니다. ▲ 자 이제 본격적으로 하나 하나 살펴보도록 하지요^^
▲ 우선 메모리를 보도록 하시겠습니다.
메모리소캣은 총 2개이며
현재 꽂혀있는 메모리도 총 2개입니다.
▲ 이렇게 메모리 양옆을 잡고 있는 지지대를 벌려주면
탕~ 하고 메모리가 스스로 올라옵니다.
지금 보고 계신 모습으로요~ㅎㅎ
▲ 메모리는 총 2개
마더보드에서 인식할수 있는 총 메모리는 4Gb로
현재 삼성 M4 메모리
DDR2-800 SDRAM 2GB와
DDR2-800 SDRAM 1GB로
총 3Gb의 메모리 용량을 가지고 있습니다.
다른 리뷰 보니까 다른 체험단분들은 저렇게 두개 꽂혀있는데
용량이 2GB라고 하시던데
그럼 체험단 노트북이 서로 다른게 지급되었는지 의문입니다.;;
▲ 이번엔!저 윗부분으로 올라가볼까요?
▲ 역시 스크류 나사를 풀고 뜯어보면 ?
저게 무엇일까요??ㅎㅎㅎ
자세히 보도록 합시다.
▲ 짜잔...
인텔의 512AN_MMW 모델의 무선랜카드 WIFI입니다.
안타깝게 Link 5100이 너무 너무 아쉽습니다
사실 Link 5300도 이미 출시 되었고
제가 알기로는 초반에만 5300의 가격차가 큰것으로 알고
현재는 중국에서 5300 대량생산체제에 들어가서 많이 풀려 가격이 좀 안정화 된듯 싶었는데
Vu엔 5100이 있었습니다.ㅠㅠ
약간 아쉬운 부분이었어요~ㅎㅎ
▲ 와이파이를 드러내니 저게 있던데
앞 키보드 상판을 뜯어내면 저게 뭔가 볼수 있었을텐데 못봐서 아쉽습니다.
저게 뭘까요?ㅠㅠ
안테나선인가요~ㅎㅎ
▲ 두둥!
이번엔 방열판을 뜯어봅시다!!
▲ 방열판에 삼각형 대열로 스크류나사가 존재하는데
요걸 풀고 방열판을 조심스럽게 뜯어냅니다,
▲ 캬...새거라 그런지 깨끗하네요!
그래도 후후 불어주고 압축공기로 몇번 뿜어줍니다.
공대생으로서 기계는 제몸의 일부와 같거든여!!ㅎㅎㅎ
▲ 아까 방열판을 드러내면 다음과 같이 네모난 기판이 하나 드러납니다.
요거 보고 싶다고 막 잡아 뜯었다간..
돈 몇십 그냥 날라갑니다~ㅎㅎㅎㅎ
조심또 조심하세요~
▲ 가까이서 보니 제가 좋아하는 뇌!!!가 아닌 CPU
네 그렇습니다.
Mobile Dual Core Intel Core 2 Duo P8700 CPU의 모습입니다.
제원상 클럭이 2500MHz라고 적혀있는데.
쪼기 보니 2530MHz로 되어있네요~ㅎㅎㅎ
하지만 정확한 기본 클럭은 2533MHz ㅎㅎ
그리고
L2캐쉬가 3MB입니다!
CPU별칭은 펜린!
▲ 이번엔 방열판 두개로 쌓여 있는 저 부분을 볼까요?
뭐가 들었는지 방열판이 이중 구조네요...ㄷㄷㄷ
▲ 방열판을 드러내면
정답은?
써멀구리스로 안보이지만 NVIDIA의 지포스 GPU가 드러나네요~ㅎㅎㅎ
방열판이 두개인 이유...
CPU보다 GPU가 더 온도가 올라가네요ㅠㅠㅠㅠ
무지막지하게 올라가네요.
그것에 대해서 나중에 따로 포스팅 하겠습니다.
비디오카드에 대해 설명하면
16:9 Full HD를 지원하는 NVIDIA GeForce G105M 512Mb입니다
간단히 설명하고 자세한 설명은 나중에 따로 포스팅하겠습니다.
그래픽카드에 대한 내용은 Vu의 내세우던 부분이엇으니
따로 주제를 잡고 포스팅하기 위해서입니다^^
▲ 어휴...놋북 내부에 방열판이 참 많네요~~
이번엔 메모리 위에 있는 방열판을 주목합시다..ㅎㅎ
▲ 방열판을 뜯어내니 아니 이건 뭐??
CPU인가?? 코어2듀오 CPU니 CPU가 두갠가보다..
아하...라고 하시는분이 있으실텐데 아니지요 아니지요^^
역시 다른 리뷰 포스팅 볼때 요걸 CPU라고 하신 리뷰도 있었던것 같은데...
이건 CPU가 아닙니닷!
그렇담 GPU???
GPU는 아까 봤는뎁...;;;
그럼 이건 뭐지 아아아아~~악 라고 하시지 마시고~~ㅎㅎㅎ
이미 눈치 채신분도 있겠지만.
네 요건 메인보드 칩셋입니다^^
Intel사의 Cantiga PM45칩셋입니다.
제가 알기로는 Vu가 나왔을 당시.. 얼마 안되었죠??
모바일 칩셋중에 꽤 높은 고성능의 칩셋으로 칭송 받고 있는 놈입니다.
사실 PM45 칩셋은 메모리를 최대 8Gb까지 인식 가능케 해줄수 있는 아이인데..
이유는 솔직히 잘 모르겠습니다.
구원의 손길이 필요합니다.ㅠㅠㅠㅠ
도와주세영~~ㅠㅠㅠ
▲ 이번엔 저기 베젤 옆에 꼽사리 끼어있는 녀석을 보도록 합시다^^
▲ 얼마나 귀하신 몸이길래 이리도 꼭꼭 숨었는지요~ㅎㅎ
이건 무엇일까 궁금해지시나요~ㅎㅎ!
후다닥 뜯어보면??
▲ 넵!
하나도 안 파랗고 어딜봐도 이빨 같이 안보이는
네! 블루투스 모듈입니다.
생각보다 블투 모듈이 꼭꼭 숨었네요..
사실 Vu의 블투는 정말 아주 만족하고 사용하고 있습니다.
간단히 설명하고
역시 나중에 다시 주제잡고 포스팅 갑니다~ㅎㅎ
어느 블루투스나 다 마찬가지겠지만.
이 모듈 역시 접근거리가 최대 10m입니다.
모듈 칩셋은 CSR BC04칩셋을 사용합니다.
인터페이스는 USB 1.1버젼을 사용하고 있습니다.
▲ 앗 저기에도 숨다 만 녀석이 보이네요~ㅎㅎ
찾으러 가볼까요??
▲ 요놈은 무엇일까요?
또 네모난거네요~
CPU, GPU, 칩셋 다 했는데
이건 또 뭐지...하시겠지요?ㅠㅠㅠ
저도 그랬답니다.ㅠㅠㅠ
참 많이 본 모양인데..
우째 아까 칩셋 봤는데 요 칩셋이 또 있나 했습니다..ㅎㅎ
이건 Intel 82801IBM 칩셋으로
보통 오디오나 USB 단자를 잡아주는데 사용됩니다.
은근 중요한 아이지요.
없으면 찜찜하고 있으면 뭔가 궁금하고~ㅎㅎㅎ
여튼 기계는 너무 재밌습니다!!!

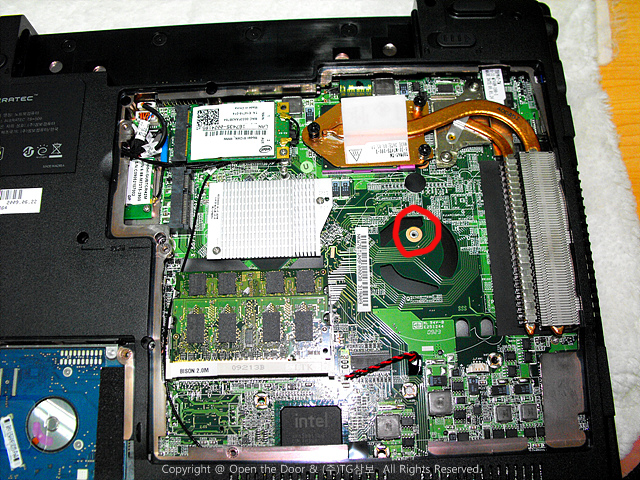

▲ 사실 완전 분해 모드를 시도했습니다.
하지만 우찌된 영문인지 딱 한군데!!!!
아주 딱 ! 한군데가 자꾸 위아래 베젤과 보드를 꽉 붙잡고 안놔주는 것이었습니다.
▲ 바로 요부분!ㅠㅠㅠ
요부분이 어떻게 체결되었는지 모르겠습니다.
어떻게 체결되었는지 도통 빠질생각을 안하더군요!
그래서 결국 나중으로 기약하였습니다.
그래도 일단 중요한 부분들은 다 집고 넘어간듯 하니..
이부분은 나중에 기회되면 보도록 하고
이번 리뷰를 마쳐야 할것 같습니다.ㅎㅎㅎ
이상 Vu 내부세계로의 초대 리뷰였습니다
